進口電動調節閥
德***萊克閥門中***總代理-germany lik valves international
產品介紹
進口電動調節閥是以電力為動力，由電動執行機構和調節閥門組成，通過控制器的信號調節流體通路的面積，從而達到改變流體的流量、壓力、溫度等工況參數。
隨著工業領域的自動化程度越來越高，電動調節閥作為工業自動化過程控制中的重要執行元件，隨著工業領域的自動化程度越來越高，在越來越多的行業中得到廣泛應用。與氣動調節閥相比優點明顯：節能、環保、安裝方便。
產品詳情
德***萊克LIK品牌,進口電動調節閥是 種壓力平衡型調節閥，采用套筒導向，壓力平衡型雙密封面閥芯機構，配用多彈簧氣動執行機構或電動執行機構。流道呈S流線性，整體具有工作平衡、允許壓差大、流量特性精確、噪音低等特點。特別適用于流量大，閥前后壓差較大、泄露要求不搞的場合。本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種形式。產品公稱壓力等 有PN1.6、4.0、6.4、10.0；閥體口徑范圍DN20-300，適用流體溫度-196-+560℃范圍內多種檔次。泄露等 有Ⅳ 、Ⅴ 、Ⅵ 。流量特性有直線、等百分比特性。多種品種規格可供選擇。
進口電動調節閥 主要零件材料及結構圖
|
1
|
閥體
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
|
2
|
密封墊
|
PTFE/柔性石墨
|
|
3
|
套筒
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
4
|
閥芯
|
304
|
304
|
316
|
316L
|
|
5
|
閥蓋
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
6
|
閥桿
|
304
|
304
|
316
|
316L
|
|
7
|
填料
|
PTFE/柔性石墨
|
|
8
|
彈簧
|
65Mn
|
304
|
316
|
316L
|
|
9
|
螺母
|
304
|
304
|
316
|
316L
|

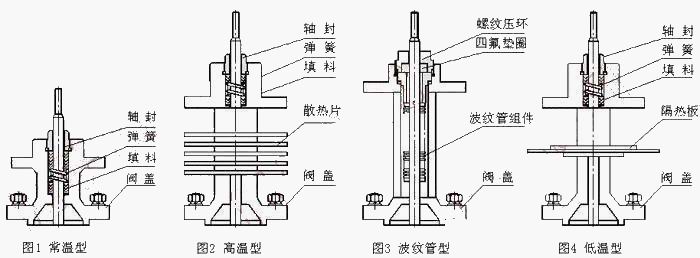

進口電動調節閥 閥蓋形式
注：常溫型：常溫型工作溫度-20-+200℃，泄露等 為Ⅳ 。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵 流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。
進口電動調節閥 主要技術參數
|
公稱通徑DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數
(KV)
|
直線
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1100
|
1760
|
|
等百
分比
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
額定行程L（mm）
|
16
|
25
|
40
|
60
|
100
|
|
公稱壓力PN（MPa）
|
1.6 2.5 4.0 6.4 10.0
|
|
執行機構型號
|
PSL
|
201/202
|
204
|
208
|
312
|
320
|
|
3810L
|
3810LSA-08
|
3810LSA-20
|
3810LSB-30
|
3810LSB-50
|
3810LSC-65
|
|
固有流量特性
|
直線、等百分比
|
|
固有可調比
|
50：1
|
|
工作溫度t（℃）
|
普通型：鑄鋼-40-250；鑄不銹鋼-60-250 散熱型：鑄鋼-40-450；鑄不銹鋼-60-450
|
|
輸入信號
|
0-10mADC、4-20mADC、220VAC（開關信號）
|
|
電源電壓
|
220VAC 50Hz
|
進口電動調節閥 電動執行機構
1、電動執行機構主要性能參數
|
型號
|
額定輸出力N
|
速度mm/s
|
技術參數
|
|
PSL
|
381L
|
PSL
|
381L
|
PSL
|
381L
|
PSL
|
381L
|
|
201
|
381LSA-08
361LXA-08
|
1000
|
800
800
|
0.25
|
4.2
4.2
|
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等 ：IP67
帶手輪
|
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等 ：相當IP55
隔爆標志：ExdⅡBT4
帶手柄
|
|
202
|
381LSA-20
381LXA-20
|
2000
|
2000
2000
|
0.50
|
2.1
2.1
|
|
204
|
381LSB-30
381LXB-30
|
4500
|
3000
3000
|
0.50
|
3.5
3.5
|
|
208
|
381LSB-50
381LXB-50
|
8000
|
5000
5000
|
1.00
|
1.7
1.7
|
|
312
|
381LSC-65
|
12000
|
6500
|
0.60
|
2.8
|
|
325
|
381LSC-99
|
25000
|
10000
|
1.0
|
2.0
|
主要性能指標
|
項目
|
指標值
|
|
基本誤差％
|
配3810L±2.5； 帶定位器 ±1.0
|
|
回差％
|
配381L ±2.0； 配PSL±1.0
|
|
死區％
|
1.0
|
|
始終點偏差％
|
電開
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
電關
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
可調范圍
|
50：1
|
|
額定行程偏差％
|
2.5
|
進口電動調節閥 主要外型尺寸
|
公稱通徑（DN）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
結構長度
（L）
|
PN16/25
|
185
|
200
|
205
|
222
|
250
|
276
|
298
|
350
|
410
|
451
|
600
|
670
|
735
|
|
PN40
|
190
|
205
|
210
|
230
|
255
|
285
|
310
|
355
|
425
|
460
|
615
|
685
|
750
|
|
PN64、100
|
200
|
210
|
220
|
251
|
286
|
311
|
337
|
394
|
440
|
475
|
630
|
700
|
765
|
|
常溫型
（H）
|
PN16/25
|
756
|
781
|
803
|
928
|
945
|
1260
|
1270
|
1294
|
1515
|
1540
|
1565
|
1816
|
2180
|
|
PN40
|
766
|
791
|
813
|
938
|
955
|
1260
|
1270
|
1329
|
1545
|
1560
|
1605
|
1892
|
2130
|
|
PN64/100
|
773
|
803
|
833
|
965
|
1000
|
1280
|
1300
|
1338
|
1575
|
1620
|
1675
|
1936
|
2202
|
|
高溫型
（H）
|
PN16/25
|
956
|
981
|
1003
|
1128
|
1145
|
1510
|
1520
|
1544
|
1835
|
1860
|
1885
|
2166
|
2530
|
|
PN40
|
966
|
991
|
1013
|
1138
|
1155
|
1510
|
1520
|
1579
|
1865
|
1880
|
1925
|
2245
|
2480
|
|
PN64/100
|
973
|
1003
|
1033
|
1165
|
1200
|
1530
|
1550
|
1588
|
1895
|
1940
|
1995
|
2286
|
2552
|
|
H1
|
PN16/25
|
53
|
58
|
68
|
73
|
80
|
90
|
98
|
108
|
123
|
140
|
168
|
203
|
230
|
|
PN40
|
53
|
58
|
68
|
73
|
80
|
90
|
98
|
115
|
135
|
150
|
188
|
223
|
255
|
|
PN64/100
|
63
|
68
|
75
|
83
|
88
|
100
|
105
|
125
|
148
|
170
|
203
|
235
|
265
|
|
H2
|
87
|
90
|
|
D
|
225
|
257
|
310
|
|
執行機構
|
PSL系列、3810系列、DKJ或DKZ系列等
|
