產品介紹
如需上海衡意公司的(進口氣動三通分流調節閥)技術參數資料，請來電索取 德***洛克進口氣動三通分流調節閥,
、進口氣動三通分流調節閥描述：

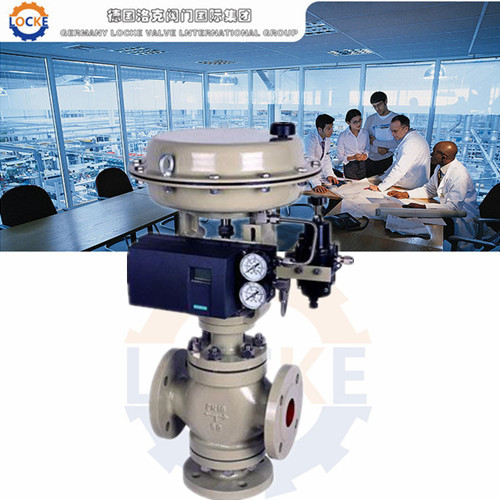

德***《LOCKE》洛克--進口氣動三通分流調節閥是由LOCKE多彈簧氣動薄膜執行機構和三通閥體組成，調節閥有分流作用，由于在某些場合可以代替兩個兩通閥合 個三通閥而得到廣泛應用。由于三通調節閥閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，穩定性好、不易產生震動、噪聲低、允許使用壓差大， 連線簡單等特點常用于熱交換器的兩相調節，也可用于簡單的配比調節。
| 產品名稱 |
進口氣動三通分流調節閥 |
產品型號 |
LOCKE |
| 產品品牌 |
德***《LOCKE》洛克 |
產品包裝 |
木箱 |
| 驅動方式 |
氣動 |
公稱通徑 |
DN20～DN300 |
| 連接方式 |
法蘭、螺紋、焊接 |
公稱壓力 |
1.6～10.0Mpa ≤1500PSI |
| 結構形式 |
套筒式 |
適用溫度 |
-196℃～450℃ |
| 閥體材質 |
鑄鋼、不銹鋼 |
制造標準 |
德***洛克原廠標準 |
| 適用介質 |
氣體、液體及蒸汽等。 |
| 應用場合 |
電站、冶金、建筑、鍋爐、設備、管道、熱能、空調、消防、給排水、水處理、石油化工、造紙印刷廠。 |
| 產品報價 |
面議，電議（歡迎來電咨詢 021-51870709） |
| 產品產地 |
德*** |
| 生產廠*** |
德***洛克閥門***際集團 |
| 指定代理 |
上海衡意流體控制（中*** 代理商及上海辦事處） |
二、進口氣動三通分流調節閥技術參數及性能：
公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 分流閥 6.3 8.5 13 21 34 53 85 135 210 340 535 800 1360
合流閥 - - - - - - 85 135 210 340 535 800 1360
允許壓差(MPa) 3.5 3.2 2.2 2.2 1.4 1.38 0.94 0.61 0.51 0.36 0.2 0.19 0.13
公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0
配用執行器型號 LOCKE-1 LOCKE-2 LOCKE-3 LOCKE-4 LOCKE-5
額定行程 16 25 40 60 100
閥蓋形式 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 雙導向型套筒式閥芯
流量特性 直線性、等百分比
三、進口氣動三通分流調節閥執行機構：
配置執行器類別 LOCKE系列多彈簧簿膜執行機構
執行器型號 LOCKE-1 LOCKE-2 LOCKE-3 LOCKE-4 LOCKE-5
有效面積(cm2) 350 350 560 900 1400
行程 10、16 24 40 40、60 100
彈簧范圍(KPa) 20～100(標準)、20-60、60-100、40-200、80-240
膜片材料 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力 140～400KPa
氣源接口 RC1/4"
環境溫度 -30～+70℃
可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)
四、進口氣動三通分流調節閥零件材料：
1 閥體 WCB 304 316 316L
2 閥座 304 304 316 316L
3 閥芯 304 304 316 316L
4 墊片 PTFE石墨墊片
5 銅套 黃銅
6 導向套 304 304 316 316L
7 密封中墊 PTFE石墨墊片
8 閥蓋 WCB 304 316 316L
9 填料 PTFE/石墨
10 填料壓蓋 WCB 304 316 316L
11 閥桿 304 304 316 316L
五、進口氣動三通分流調節閥性能指標：
項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% 3.0 1.0
死區% 3.0 0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30：1
歡迎您訪問我們www.hy-shh.com網站， 感謝您對我們進口氣動三通分流調節閥的關注。如果您對我們的產品和服務有任何的建議或疑問，請立即聯系我們，我們 定會盡心盡意為您提供優質滿意的服務。
