測量投影儀又稱為光學投影檢量儀或光學投影比較儀，為利用光學投射的原理，將被測工件之輪廓或表機投影至觀察幕上，作測量或比對的***種測量儀器，可以高效地檢測各種形狀復雜工件的輪廓和表面形狀。

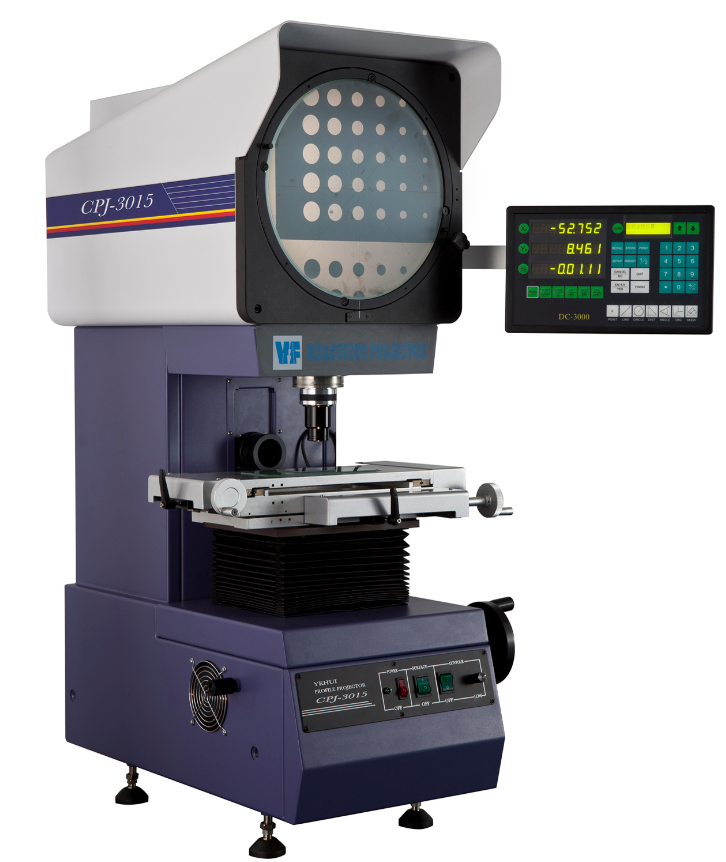

測量投影儀適用于以二坐標測量為目的***切應用領域；影像測量儀在機械、電子、儀表、塑膠等行業廣泛使用。它主要由投影箱、主殼體和工作臺三大部分構成。這三大部分又各自起著怎么樣的作用呢？

1.投影箱：包括儀器的成像系統即物鏡，反光鏡M1與M2投影屏和SDS5-3PJ多功能資料測量處理電箱。投影屏旋轉機構上裝有角度感測器。?

2.儀器主殼體：除支撐投影箱和工作臺外，儀器的照明系統,電器控制系統,以及冷卻風扇等均裝上面。?

3.儀器工作臺：包括從(X軸)、橫（Y軸）向運動（座標測量用）和垂向（Z軸）運動（調焦用）。X軸與Y軸配有解析度為0.001mm的光柵線位移感測器。?

測量投影儀可用它高效檢測各種形狀復雜工件的輪廓尺寸和表面現狀，如樣板、沖壓件、凸 輪、螺紋、齒輪、成形銑刀等各種工具、刀具和零件。臥式測量投影儀是***種集光、機、電、電腦***體化的精密高效光學計量儀器。它被廣泛應用于機 械、模具、工具、儀表、電子、輕工等行業，是計量室和生產車間不可缺少的***種計量檢 定設備。

它有著以下的這些特點：

1、花崗石平板底座，工作臺不變形。

2、仰角可調式觸摸屏，適合各種身高及解決背光問題。

3、手動可調式LED冷光源，工件不會二次變形。

4、高清晰度CCD取像。

5、鏡頭可20-120倍連續變倍，不用多次更換鏡頭。

6、可自動尋邊量測，提高測量精度。

7、觸摸屏與量測技術的結合，操作簡單，功能實用。

8、人性化的界面設計，預知操作順序，機臺培訓時間短。

9、精度提高，從傳統投影儀的0.02mm提高至5μm。

10、在儀器瞄準功能上，配有功能強大的十字線發生器，對圖象通過插值放大細化尋邊，可自動尋邊測量，提高了測量精度。

11、功能增加，如能快速測量齒輪的相關參數，錐度測量等等。

12、能實現快速輸出、打印、存儲等功能。

我們可以用兩種測量方法，我們概括為——比較測量和直接測量。

比較測量：

1.對于形狀復雜、批量大的零件檢驗可制作標準放大圖進行比較。按零件大小確定物鏡倍率，再按零件設計圖紙制作與物鏡放大倍率相同比例的標準放大圖，材料選用伸縮性較小的透明塑膠片，并可給出允許的公差帶，當零件影像與標準圖套準并在公差帶內時，即為合格，偏差數值可用X、Y坐標測量出來。

2.用標準玻璃尺（格值0.5mm選購件）在屏上直接測量工件影像大小，小于格值部分可用X、Y坐標數顯測出，除以物鏡放大倍數即為工件測量尺寸。

直接測量：

1.投影屏旋轉零位對準，調整工件測量方向與測量軸平行，移動工作臺將被測長度的***端對準屏上刻線交點，坐標值清零，移動工作臺使另***端對準屏上刻線交點，此時顯示值即為被測尺寸

2.角度測量，旋轉影屏及移動工作臺，使任意***條刻線對準被測角的***邊，角度數顯值清零，再次旋轉影屏及移動工作臺，使該條刻線對準被測角的另***邊，這時顯示值即為被測角度值。
